BTTRZ（RTTZ）柔性矿物质绝缘电缆
柔性防火电缆的代表，兼具优异防火性能与良好安装便利性
产品概述
BTTRZ（RTTZ）电缆是一种铜芯无机矿物绝缘带绕包绝缘铜护套柔性防火电缆，是对传统BTTZ刚性矿物质绝缘电缆的改进产品。它采用了可弯曲的无机矿物绝缘带替代氧化镁粉末，在保持优异防火性能的同时，大幅提高了电缆的柔韧性和安装便捷性。
BTTRZ电缆适用于各类建筑的消防系统、应急照明、疏散指示等关键电路，特别适合需要频繁弯曲或在复杂环境中敷设的场所。
字母含义
B
布线用固定安装电力电缆
T
铜导体
T
无机矿物绝缘带
R
柔性结构
Z
耐电压等级重型750V

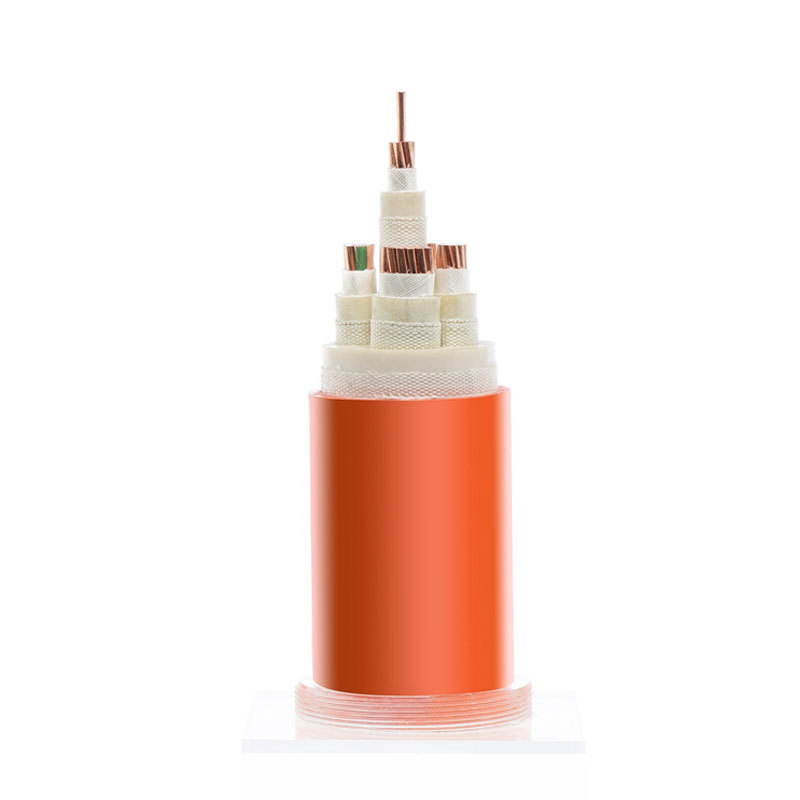

BTTRZ电缆结构
- 铜导体 (Copper Conductor)
- 无机矿物绝缘带 (Mineral Insulation Tape)
- 铜护套 (Copper Sheath)
- 外保护层 (Outer Sheath)
技术参数与性能
温度性能
- 长期运行温度：90℃
- 过载运行温度：130℃
- 火灾状态下：750℃下可运行90分钟
防火性能
- 防火等级：A级不燃，符合GB 31247-2014标准
- 燃烧性能：零卤素，无烟无毒
- 阻燃特性：不延燃，不助燃
机械性能
- 弯曲半径：≥6倍电缆外径（固定敷设）
- 柔软性：可多次弯曲，便于安装
- 抗拉强度：满足建筑电气安装要求
电气性能
- 额定电压：0.6/1kV
- 绝缘电阻：≥100MΩ·km
- 耐压性能：4kV/5min无击穿
使用寿命
- 设计使用寿命：60年以上
- 免维护周期：无需定期维护
- 抗老化：无机材料，不易老化
环保性能
- 材料环保：无卤素，无有毒物质
- 回收利用：材料可回收再利用
- 低烟无卤：燃烧时无烟无毒
典型应用场景
地铁隧道
地铁隧道中使用BTTRZ型柔性矿物质绝缘电缆，为应急照明系统提供可靠供电，同时其良好的弯曲性能便于在隧道复杂环境中敷设。
商业建筑
在大型商场、酒店等商业建筑中，BTTRZ电缆用于消防报警系统、应急广播和疏散指示系统，确保火灾发生时能够有效引导人员疏散。
医院
医院的手术室、ICU等重要区域使用BTTRZ电缆，其柔性特性便于在设备密集区域布线，同时提供可靠的防火保障。
数据中心
数据中心的机房内使用BTTRZ电缆为应急电源系统供电，其柔性结构适合在机架间和天花板内的复杂布线环境中安装。
工业厂房
工业厂房中，BTTRZ电缆用于消防设备电源和重要生产设备的备用电源线路，其良好的防火性能和安装便利性使其成为理想选择。
高层建筑
高层民用建筑的消防电梯、应急照明等关键系统采用BTTRZ电缆，其柔性特性便于垂直和水平敷设，同时提供可靠的防火保障。
安装与注意事项
安装要点
-
1
弯曲半径要求
安装时弯曲半径不应小于电缆外径的6倍，避免损伤绝缘层和护套。
-
2
终端处理
电缆两端必须使用专用终端头密封，确保绝缘性能和防护效果。
-
3
连接方式
应采用专用连接器，确保电气连接的可靠性和密封性能。
注意事项
-
!
防潮措施
电缆在存储和安装过程中应避免受潮，未使用的电缆端口应密封保护。
-
!
机械保护
在可能受到机械损伤的场所，应采取适当的保护措施，如穿管或使用保护槽。
-
!
热膨胀
在温度变化较大的环境中，应考虑电缆的热膨胀系数，留出适当余量。
与其他柔性矿物质绝缘电缆对比
| 对比项目 | BTTRZ（RTTZ） | BBTRZ | YTTW |
|---|---|---|---|
| 绝缘材料 | 无机矿物绝缘带 | 无机矿物绝缘带 | 无机矿物绝缘带 |
| 护套材料 | 铜护套 | 铜护套 | 不锈钢带纵包焊接护套 |
| 弯曲性能 | 良好，弯曲半径≥6D | 优良，弯曲半径≥4D | 优秀，弯曲半径≥4D |
| 防火性能 | 750℃下可运行90分钟 | 750℃下可运行90分钟 | 750℃下可运行90分钟 |
| 价格水平 | 中高 | 中 | 中低 |
