BTTZ型刚性矿物质绝缘电缆
传统矿物质绝缘电缆的代表，极致防火性能的理想选择
产品概述
BTTZ电缆是最传统的刚性矿物质绝缘防火电缆，由铜导体、氧化镁绝缘和铜护套组成。作为矿物质绝缘电缆的经典型号，BTTZ电缆具有无可比拟的防火性能和耐高温特性，是各种重要场所电气系统的理想选择。
该电缆起源于20世纪30年代，由英国矿物学家Bazeley和工程师Hirst发明，经过近一个世纪的发展和改进，已成为重要建筑和场所的首选防火电缆解决方案。
字母含义

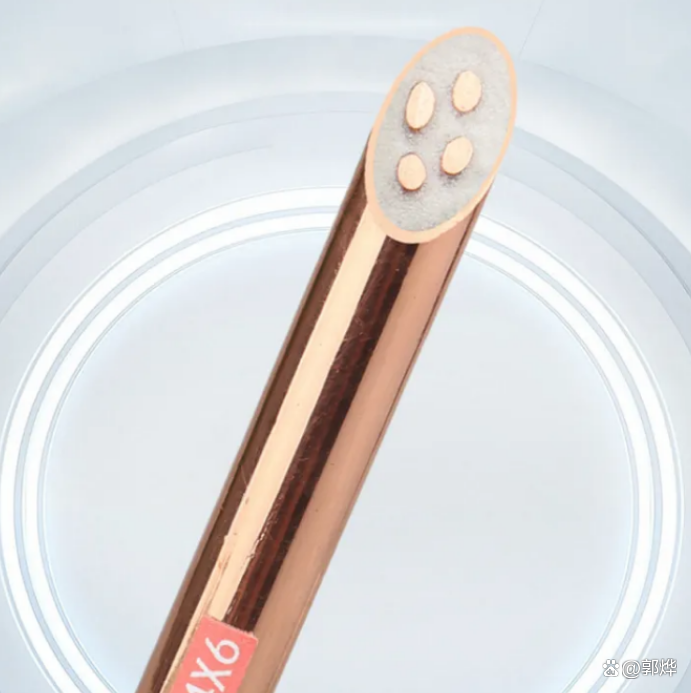

BTTZ电缆结构
- 铜导体 (Copper Conductor)
- 氧化镁绝缘 (Magnesium Oxide Insulation)
- 铜护套 (Copper Sheath)
- 外保护层 (Optional Outer Sheath)
技术参数与性能
温度性能
- 长期运行温度：250℃
- 极限状态运行：1000℃下可运行30分钟
- 最小允许工作温度：-40℃
防火性能
- 防火等级：A级不燃，符合GB 31247-2014标准
- 燃烧性能：零卤素，无烟无毒
- 阻燃特性：不延燃，不助燃
机械性能
- 弯曲半径：≥10倍电缆外径（固定敷设）
- 抗压强度：耐机械冲击，抗震动
- 拉伸强度：高机械强度，抗张能力强
电气性能
- 额定电压：750V/1000V
- 绝缘电阻：极高，抗老化性能优异
- 电磁屏蔽：铜护套提供良好的屏蔽效果
使用寿命
- 设计使用寿命：100年以上
- 免维护周期：无需定期维护
- 抗老化：无机材料，永不老化
环保性能
- 材料环保：无卤素，无有毒物质
- 回收利用：100%可回收再利用
- RoHS合规：符合欧盟环保指令要求
典型应用场景
核电站
在核电站中，BTTZ型矿物质绝缘电缆作为安全级设备的供电线路，能够在极端温度和辐射环境下保持电路完整性，确保安全系统可靠运行。
高层民用建筑
在高层民用建筑中，BTTZ电缆常用于消防系统、应急照明、疏散指示等关键电路，确保火灾发生时这些系统能可靠运行。
地铁与隧道
地铁隧道和地下工程中，BTTZ电缆用于为关键设备提供可靠供电，其优异的防火性能和机械强度使其成为这类环境的理想选择。
医院
医院的手术室、ICU病房等重要区域使用BTTZ电缆为关键医疗设备供电，确保在任何情况下都能维持电力供应，保障患者安全。
石油化工
石油化工企业中，BTTZ电缆用于爆炸危险区域的电力和控制系统，其良好的防爆性能和耐高温特性确保了生产安全。
数据中心
大型数据中心的关键供电系统采用BTTZ电缆，确保在火灾等紧急情况下，服务器和网络设备仍能安全关机或继续运行，避免数据丢失。
安装与注意事项
安装要点
-
1
弯曲半径要求
安装时应严格遵循弯曲半径要求，最小弯曲半径不应小于电缆外径的10倍，避免损伤氧化镁绝缘层。
-
2
终端处理
电缆两端必须使用专用终端头密封，防止氧化镁绝缘材料受潮，影响绝缘性能。
-
3
连接方式
电缆连接应采用专用接头，确保连接点的密封性能和电气连续性。
注意事项
-
!
防潮处理
BTTZ电缆的氧化镁绝缘材料吸潮后会降低绝缘性能，因此在存储、运输和安装过程中必须做好防潮措施。
-
!
专业安装
安装必须由经过专业培训的技术人员进行，以确保安装质量和使用安全。
-
!
防护措施
在可能受到机械损伤的场所，应采取额外的防护措施，如穿管或使用保护槽。
与柔性矿物质绝缘电缆对比
| 对比项目 | BTTZ刚性矿物质绝缘电缆 | BTTRZ/BBTRZ/YTTW柔性矿物质绝缘电缆 |
|---|---|---|
| 结构特点 | 铜导体+氧化镁绝缘+铜护套，刚性结构 | 铜导体+无机矿物绝缘带+金属护套，柔性结构 |
| 安装性能 | 弯曲半径大，安装难度高 | 弯曲半径小，安装灵活方便 |
| 防火性能 | 优异，1000℃下可运行30分钟 | 良好，750℃下可运行90分钟 |
| 价格成本 | 较高 | 相对较低 |
| 适用场所 | 核电站、重要建筑的关键线路 | 一般建筑的消防系统、应急照明 |
